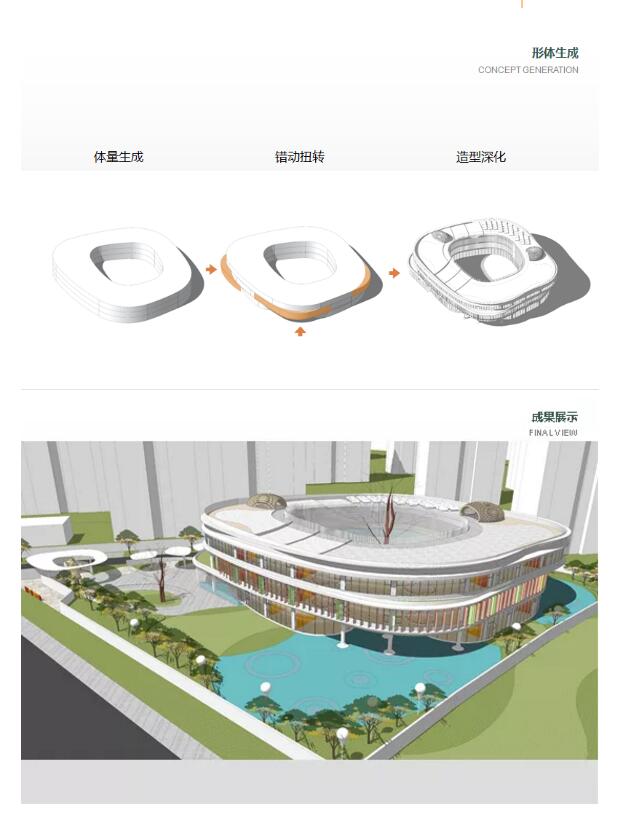

SU模型鸟瞰

建筑主立面

外立面示意

童趣满满的巨型雕塑

受场地限制，消防车道无法环通。消防车通过一层架空层开口进入围合建筑内庭院，满足消防扑救功能。同时，内庭院兼做后期幼儿园公共活动场地。前期配合展示需求打造内庭水井，提升整体品质。

整体航拍

内庭院

内庭院夜景

室内角度看内庭院

方案设计为上海威尔考特建筑设计有限公司，如此复杂多变的圆弧体型，施工图设计如何落地，如何让设计师的梦想成真，成为考验施工图设计单位的一个难题。

由于造型特殊，12班儿童活动室布置在地块最好朝向处。日照经过局部插窗计算，满足冬至日底层满窗日照不小于三小时的要求，保证幼儿身心健康。

           一层平面图                             二层平面图                            三层平面图

建筑平面于灵动中寻求建筑的逻辑性，以多个圆心为定位点，分别定位各不相同的三层柱网，寻找其中交错扭转关系。

轴线定位图

对于这样一个异型公建，内外表皮均为大面积玻璃，在绿建二星的要求下，节能计算压力很大。经过比选，最终确定了最优的节能计算方案，既为建设单位节约了造价，又保证了公建立面的通透性，最大限度还原了方案设计的初衷。

建筑墙身和细部节点构造，在建设方统一协调下，经过方案设计团队、施工图团队、幕墙公司和泛光公司的多次磨合碰撞，提出了最优处理方案，保证了方案的落地性。大面积的外门窗，既要满足建筑暖通防排烟需求，又要保证立面门窗分隔的整体性，同时兼顾建设方成本造价，经过一轮轮优化设计，最终呈现出令人满意的立面效果。

由于建设方想保留屋顶活动区域的完整性，对屋顶室外机的排布提出了很高的要求。公建机电设计原本要求就高，对于空间利用率较低的弧形屋面，机电设计师一次次优化管线走向，多专业协调，充分利用屋顶空间，把太阳能、空调机组和消防水箱在半幅屋面全部解决，预留出了足够的屋顶活动场地，满足了建设方的使用要求。

景观从内到外体现着自然景观和实用功能的完美结合，达到了虚与实，光与影，文化与人文，建筑与环境的交融，通过人与空间及自然的一次跨界对话，描画“一江秋水烟波荡漾，两岸秋山袅娜迎人”的动人意境，演绎了曲水万象、轻盈与意趣的绝美江景，呈现一个时代对自然生活的向往。

撷取建筑设计灵感，提炼设计精髓，从建筑景观室内整体化全方位考虑设计，取意长江流动韵意，呼应建筑流动线型设计，将观景、漫步的体验延续至室内，纳入室外花园的四季变幻及自然元素，达成情景共融。以强烈的流线造型渲染现代自然优雅的空间氛围，把流动艺术之美发挥到极致，弱化室内外的界限，带来无边界的有机整体感。空间光与影、虚与实、材质的对比与精致细节的打磨，让人在与空间共处中产生共鸣。

一个好的作品，需要天时地利人和。只有聚集所有人的共同努力，才能打造出这么一颗在江边熠熠生辉的明珠。

项目信息

项目名称：南通滨江项目功能区三地块及幼儿园施工图设计

项目地址：南通市姚港路东、长江路南侧

建设单位：招商蛇口南通公司

项目规模：4500㎡

施工图设计：江苏浩森建筑设计有限公司

方案设计：上海威尔考特建筑设计有限公司

室内设计：深圳31设计
