BIM正向是指项目全过程依托于三维平台的设计方式。相对传统二维cad设计，BIM正向设计可以提供信息更完善，施工可能性更强的模型；可以在设计阶段提前解决施工阶段可能遇到的问题；甚至可以通过工程管理平台，实现可视化交底及科学的项目管理等工作，大大提高了设计，施工以及业主的沟通效率。
BIM正向设计适用性
1.高标准化，库内复用产品的项目
2.前期条件成熟，各方沟通顺畅无明显阻碍的项目。

在项目启动过程中，根据旭辉集团BIM标准文件进行实施，标准分别为：模型交付标准，构件分类交付颗粒度及BIM信息精度标准。

标准项目样板文件

同时，软件平台上还应用了旭辉BIM协同管理平台及旭辉模型检查工具

模型组织管理
各专业采用专门的项目样板进行设计。且所有构件所属专业进行明确划分。
如楼梯构件，建筑模型中仅表达面层及栏杆扶手，结构模型中表达楼梯主体。

前置机电设计

在方案阶段，提前协同机电与建筑结构专业：判断空调新风设备是否有合理的放置空间、电气精装点位是否满足相关要求、设备平台的位置、空间大小是否合理等。

结构方案设计

结构设计采用PKPM结构设计+revit集合插件出图方式。正向设计对计算模型的深度和精度有所提高。

在结构布置方案阶段，除了考虑结构设计因素外，BIM发挥可视化特点，可同时考虑结构布置对室内效果的影响。

助力外立面方案落地

在传统二维设计中，常常存在建筑结构设计不一致的问题，导致方案设计无法完全落地。BIM正向设计完美解决此痛点。

科教城项目建筑南北立面在奇偶层两侧构造均不同。对边户飘窗牛腿设置准确性要求高。

牛腿设计一旦奇偶层构造错误，就会极大影响建筑外立面效果。正向设计过程中通过建筑链接结构模型，对外立面效果与方案模型实时对比，及早发现问题。

同时，结构现浇线条不连贯，影响外立面效果这类问题也能彻底避免。

精装机电协同综合设计

在方案和施工图BIM设计过程中，机电协同精装、建筑结构开展了基于模型的综合设计。通过模型验证建筑、结构、机电，精装天花方案的合理性，并通过机电管综设计保证业主净高要求，提高室内空间的舒适度。

通过管线深化，新风空调管线合理避开客厅窗帘盒处的吊顶抬升。

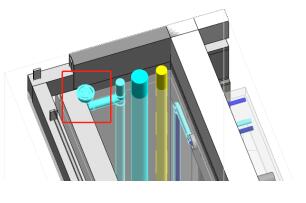

深化卫生间管道，立管与降板折板梁碰撞，修改降板范围。

设备平台深化

设备平台设备管线的布置情况一定上影响了北立面的美观性。所以深化设备平台有一定的必要性。

原设备平台地漏与折板梁发生碰撞，地漏已经往内侧调整避开折板区。

冷凝冷媒出墙后贴墙避开窗户，冷凝往下接入外机，冷媒往下通向地漏。

户型深化后整体效果：

设计模型

出图主体依托模型本身。

小区楼栋整体效果：

各专业出图

建筑专业：除了少部分如设计说明，通用节点详图之外，均为模型出图。

结构专业：为了提高出图效率，结构模型仅出模板图，楼梯详图，其余部分仍为2D出图。

暖通专业：所有平面图为模型出图，设计说明系统图为cad出图。

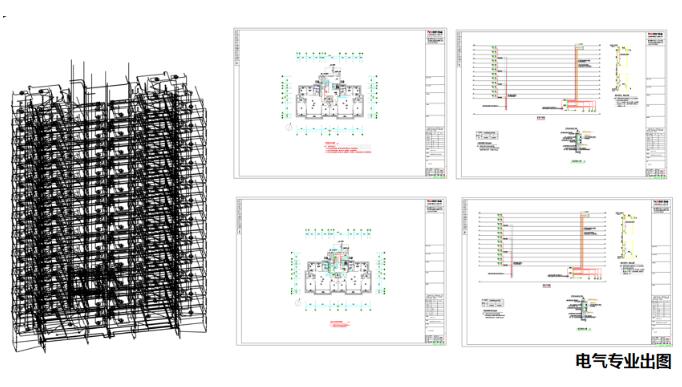

电气专业：线管根据业主需求进行建模，出图仍为模型线来表达。系统图均为cad出图。

水专业：所有平面均为模型出图，设计说明，系统图为cad出图。

户型出图

精装户型管线通过BIM深化后出图

模型复用

项目模型均采用旭辉标准建模，信息集成的颗粒度均满足旭辉模型交付标准。封装的楼栋，户型，空间构造通过旭辉平台分部入库，以达到其他项目复用需求。

模型算量

根据旭辉建模标准，所有模型构件按旭辉编码库进行构件挂码，且构件关系符合算量要求。通过旭辉平台插件，一键输出工程量明细表。

本项目从4月14日开始方案配合，五一正式启动施工图前制定BIM正向策略。到6月15日正式外审，再到如今配合设备厂家做户型深化，历时近半年。BIM真正意义上实现了贯穿整个设计周期的应用。
